Primer paso: Preparacion de los materiales a usar.
Necesitaremos:
-Una tira de 50 leds independientes modelo12mm IP65 WS2801 RGB
(tambien lo puedes hacer con una propia tira led, pero este metodo es mas efectivo)
http://www.aliexpress.com/snapshot/6562260732.html?orderId=66414138066245
-Un sistema Arduino (o compatible)
https://www.fasttech.com/products/1008/10000015/1101400
-Una fuente de alimentacion de 5v y minimo 2A para la tira antes mencionada (cada 25 leds requiere 1A)
http://www.amazon.es/gp/product/B00MOXWGG2?psc=1&redirect=true&ref_=oh_aui_detailpage_o01_s00
-Jumpers para placas (O bien 3 cables con ambos extremos estañados)
http://www.dx.com/p/breadboard-jumper-cable-wires-for-electronic-diy-65-cable-pack-121345?Utm_rid=63356500&Utm_source=affiliate#.VVZ4lPntlBc
-Conectores de alimentacion (solo hace falta uno, macho) pero bueno, aqui vienen los dos.
http://www.dx.com/p/male-female-dc-power-converter-connector-adapters-w-terminal-blocks-for-cctv-camera-pair-105084#.VVaNJvntlBc
-Cable USB
-Canaleta autoadhesiva.
-Cinta adhesica de doble cara (opcional)
-Bridas.
Bien, vamos por pasos:

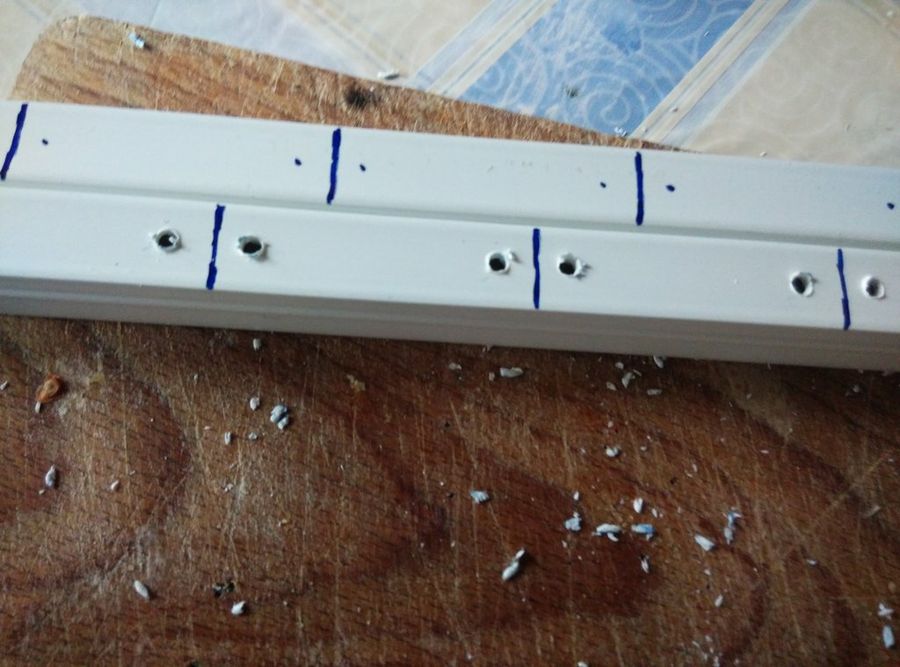

-Cogemos la canaleta y la cortamos a la medida que nos pida la tv, en mi caso tengo una lg modelo 42LM860v, la medidas a las que corté la canaleta han sido, dos trozos de 40cms y dos de 70cms, bien, retiramos las tapas de la canaleta y tomamos medidas de separacion para nuestos leds, en los laterales (40cms) he metido 10 leds, dejando una separacion a cada extremo de la canaleta de aproximadamente de 2.5cm, a partir de ahi empezamos pintar los puntos centrales donde iran ubicados los diodos, una vez hayamos terminado de marcar los puntos de la ubicacion, marcamos a cada lado de cada punto dos puntos donde iran los agujeros por donde pasaremos las bridas que sujetaran los leds.
El proceso para las tiras de 70 es igual al anterior pero aqui he ubicado 13 leds (los 4 sobrantes son los de las esquinas que no los he puesto sobre canaleta).
-Ahora que tenemos esto hecho queda tomar las medidas en la tv, se aconseja poner los leds a una distancia del borde de la tv de entre 5cms y 10cms, esto es para que no se vean fisicamente ya que crearia un mal efecto, colocamos la canaleta autoadhesiva (sin las tapas) en los 4 lados de la tv, y ahora con paciencia vamos a ir colocando los leds, segun acabemos una tapa la colocamos sobre la canaleta correspondiente y asi seguimos hasta que acabemos con las 4.
-Por cierto, la ubicacion de los leds es importante asi como por donde empezar a ponerlos, en mi caso empece por abajo y fui rodeando la tv, dejando los 2 extremos de la tira en la parte central de la tv, ya no por estetica y darle un buen acabado sino por las conexiones y dejar los cables los mas recogidos posible.
-Bien, llegamos a la parte tecnica por asi decirlo, hasta aqui todo ha ido bien pero aqui pueden surgir dificultades ya que no todo el mundo es ducho en el tema informatico y no esta obligado, para eso estamos aqui ;)
-Preparamos el controlador Arduino, necesitareis una serie de archivos que en vez de buscarlos como hice yo y perder el tiempo aqui os los dejo
https://mega.co.nz/#F!591ygJab!8qW1h7SlV3gjVUVwpXnBrg
Instalais el archivo arduino.exe y despues de eso conectais vuestro controlador al pc, tiene que reconocerlo a la primera, os vais a panel de control- sistema- administrador de dispositivos- puertos (COM y LPT), ahi os figurara el controlador, quedaros con el puerto donde esta ubicado (COM2, COM3, .....), cogemos las carpetas del enlace que habeis descargado donde pone Arduino y Processing y las copiais a "Mis Documentos", asi, sin mas.
Ahora abrimos el programa Arduino que esta en el escritorio del pc y vamos a compilar el programa sobre el controlador, una vez se abra el programa vamos a la pestaña donde pone Archivo-Proyecto y seleccionais LedStream (si habeis copiado las carpetas anteriores en mis documentos no deberiais tener ningun problema) y ahora le damos al icono de "subir" , tardara un poco asi que no desespereis.

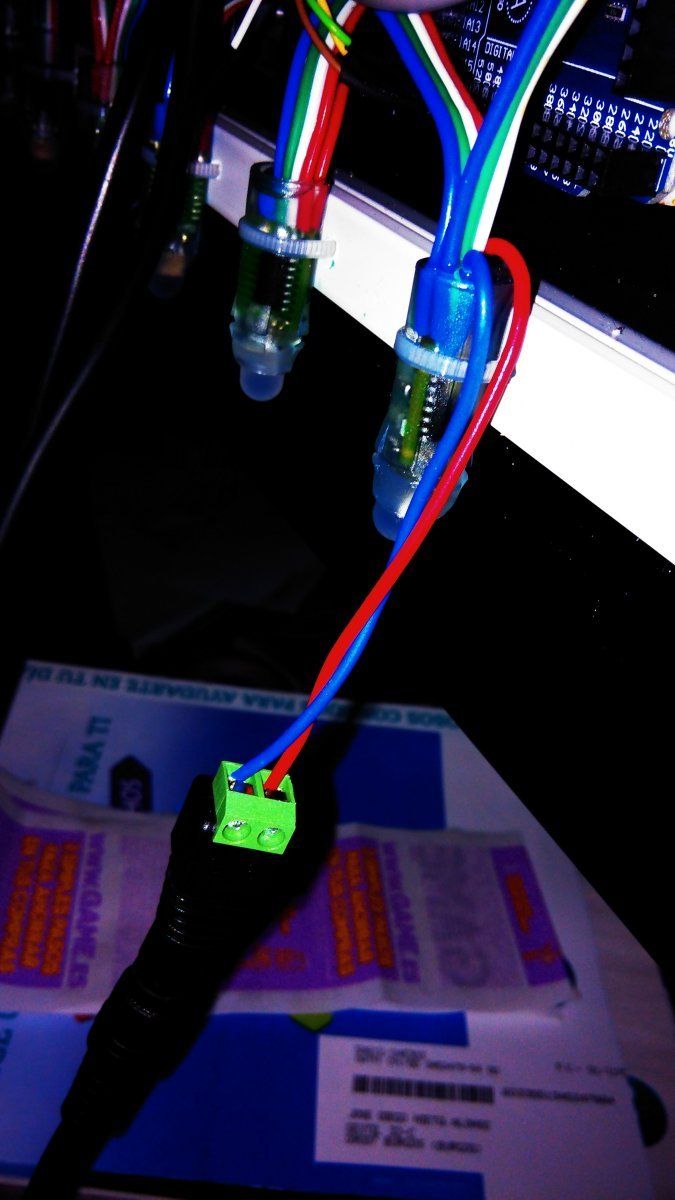

-Bien, una vez acabado lo anterior desconectamos Arduino del pc y vamos con su conexion a lo que nos ocupa, esto en si es sencillo y no requiere mucha historia, en una de las puntas de la tira led necesitamos poner un conector macho que sirva para enchufarlo a la fuente de alimentacion (basta con atornillar los cables a los bornes y -)
Ahora viene cuando la matan!! (es broma) conectar el arduino a la tira led, son solo tres cables pero si no van bien conectados no os funcionara de ninguna manera, en mi caso la placa Arduino es la version MEGA, tenis la UNO, YUN, etc.... para cada uno la conexion es distinta asi que cuidado. En mi caso he usado una manguera de 4 hilos (uno anulado) y los he conectado al borne de la tira de la forma siguiente
Marron-Blanco
Verde-Verde
Amarillo-Azul
(no tenia otros colores, lo siento XD)

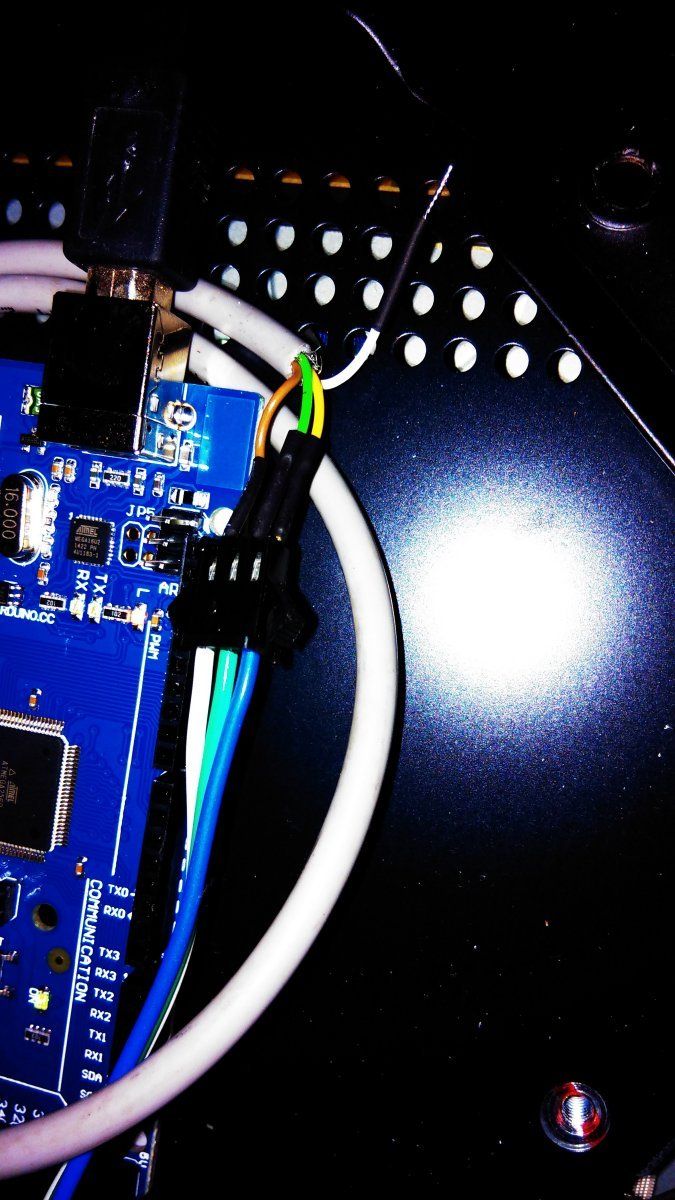

Ahora estos colores los llevamos a la placa arduino de la siguiente forma:
Amarillo-Ground
Marron-51
Verde-52
Con esto ya tenemos nuestra placa conectada, ahora solo queda, enchufar la fuente de alimentacion a los leds y el cable usb al Arduino y ya tenemos todo listo!!! o no?.... Pues no ;)
Ahora ya por ultimo instalamos el programa Ambibox que tambien teneis y vamos a configurarlo de la siguiente forma,

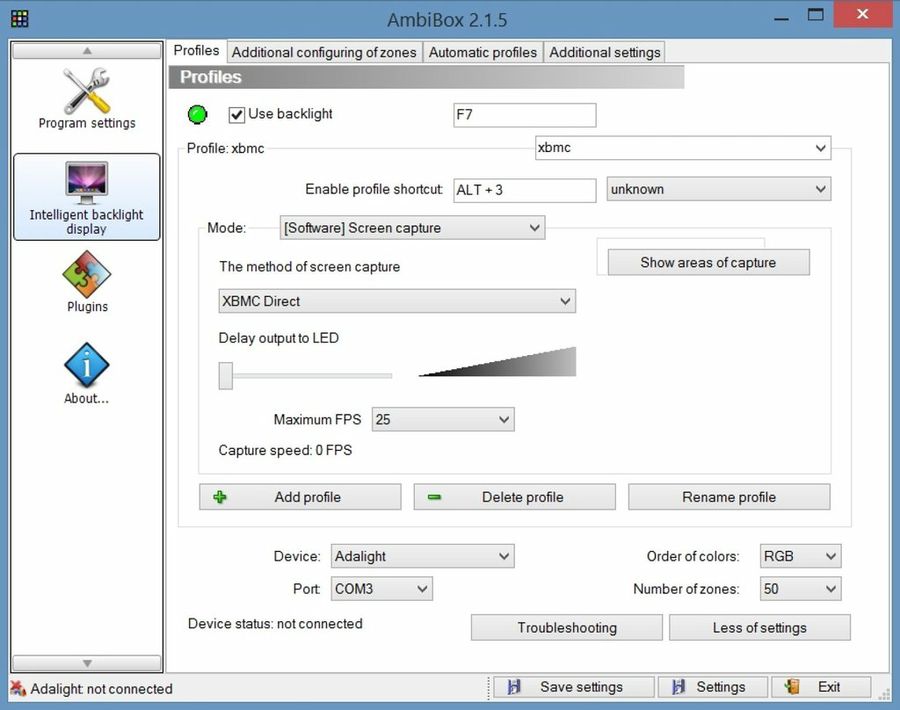

Donde pone mode dejadlo en modo Screen Capture o si teneis windows 8 seleccionais ese modo en el desplegable, abajo a la derecha donde pone "more settings" vais a ver "device" marcais "Adalight" en caso de que no este seleccionado y en "number of zones" seleccionais 50 que son los leds de los que disponemos

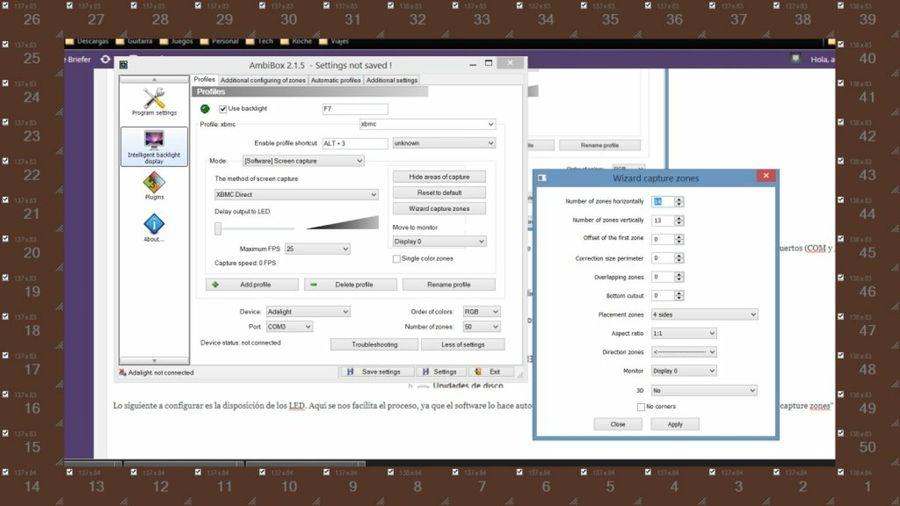

Ahora vamos a la pestaña donde pone "Show areas Capture" y nos vamos a "wizard captures zone" ahi vais a ver como en la pantalla os aparecen las zonas de los leds.
Aqui mas de uno se llevara las manos a la cabeza pero no es para tanto, debido a la disposicion de los leds en la tv puede darse y se dara la casualidad de que el numero led no se corresponda con el que realmente es, por lo que habra que mover esos numeros y ubicarlos correctamente (no son mas de 5 mins asi que no me lloreis....) en esa pantalla podreis orientar si la iluminacion es en el sentido horario o no, en la parte superior vereis que os indican los leds que habeis montado (si habeis indicado que teneis 50 estos numeros os saldran por defecto), ya solo queda salvar la configuracion y abrir una pelicula para ver el efecto XD.... impresiona eh??
En cuanto a los juegos si tambien quereis este sistema de iluminacion debereis bajaros el programa Playclaw, la actual version es "trial" pero hay mas de una por ahi asi que investigadlo que merece la pena, este programa junto con Ambibox hara que vuestra experiencia jugable sea de lo mas adictiva (queria decir entretenida jjjj).

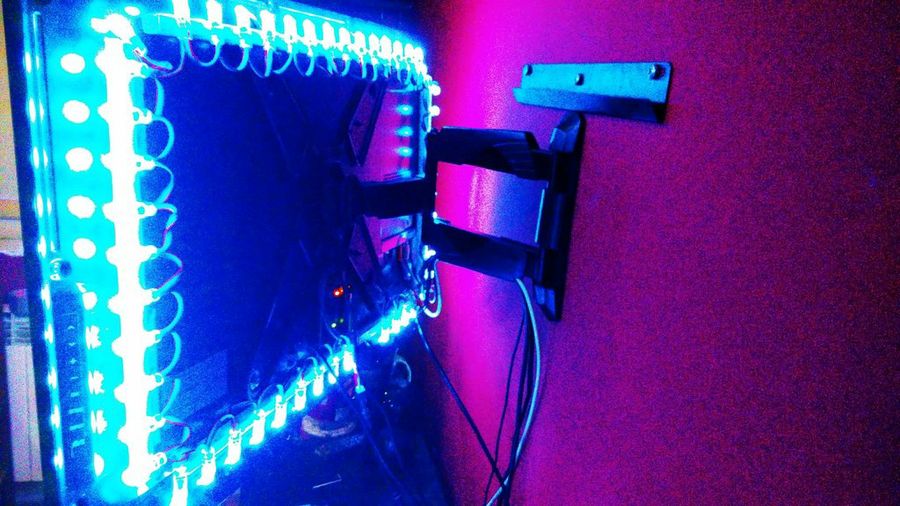

Aqui el resultado
Que no os engañen las luces blancas, en el momento de la foto estaba escribiendo el blog XD
Hasta aqui el post de hoy, espero volver a veros pronto compañeros.
Un saludo y gracias.
