BQ Ciclop DIY 3D – Escáner 3D

El Escáner Bq Ciclop 3d, salio al mercado hace unos años, como un escáner de código libre, ademas de crear a Horus, un programa especialmente creado para este escáner 3d.

¿Y que quiere decir esta licencia?. Pues que todo el mundo puede montarlo y fabricarlo con modificaciones y por eso hoy en día, veremos que hay varios clones por el mercado de este aparato. Aparte de que puedes montar el tuyo propio, comprando las piezas por separado.

Bq-ciclop
BQ ciclop en amazon


Clon Bq ciclops en amazon

Bq ciclops en amazon

Ver Clon BQ ciclops Gearbest

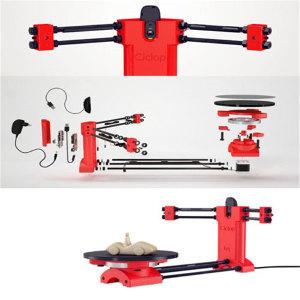

BQ Ciclop

El Bq ciclop se basa en triangulación 3d. Un par de lasers que incorpora el escáner, lanzan sus haces sobre el objeto a escanear, que gira en una bandeja que rota, y mediante una cámara se recogen las texturas y la forma del objeto.

Los datos recogidos son manejados por el software Horus, programa de software libre y multiplataforma.

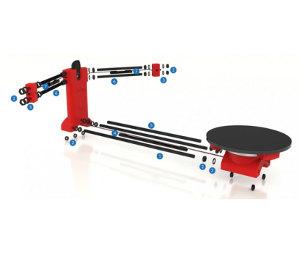

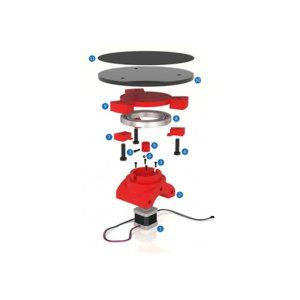

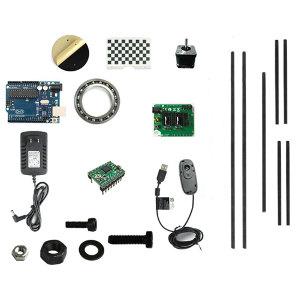

BQ Ciclop montaje

El montaje del escáner es muy sencillo y esta muy bien documentado por parte de BQ. Os dejaremos el link a BQ con toda la info. Y por supuesto puedes imprimir sus piezas para montar tu propio escáner. De hecho las partes de este escáner venían impresas en PLA, y podemos descargar sus archivos desde diferentes sitios.

Para que el escáner funcione correctamente es necesario tener instalado el software Horus e instalados los drivers de la cámara en el PC.

Cuando lo ponemos en marcha el software actualizara el firmware, de la placa arduino que lleva el BQ ciclop. Si la idea es montarlo fabricarlo nosotros mismo, podemos usar cualquier placa arduino que cumpla las especificaciones detalladas por el fabricante.

Bq-ciclop
BQ-ciclop


Bq-ciclop
BQ-ciclop


Bq-ciclop
BQ-ciclop


Bq-ciclop
BQ-ciclop


Bq-ciclop
BQ-ciclop


Bq-ciclop
BQ-ciclop


BQ Ciclop

Conoce toda la información de BQ sobre este escáner.

BQ Ciclop

Escáneando con el BQ Ciclop

Un detalle importante para escanear, es que tenemos que marcar el centrr de la plataforma, que se supone es el punto de cruce de los 2 laseres ( calibrando)  y tener una buena iluminación.

Una vez empezamos a escánear obtendremos una malla de puntos, pero en un archivo que no es STL, y tendremos que usar otro software para pasarlos a STL, que hace la operación un poco mas engorrosa.

El resultado obtenido dependerá mucho de la iluminación, de la calibración que hayamos hecho y del objeto a escanear.

Recomiendo hacer varios escaneos para que el escáner recoja todos los datos con diferentes ángulos.



Electrónica

La cámara que trae el escaner es una logitec HD C270 situada en el centro.

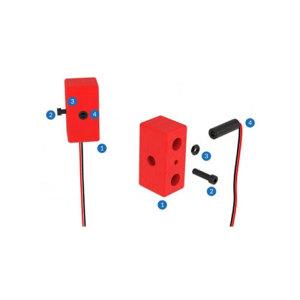

Más 2 Módulos de laser de linea clase 1, colocados a ambos lados.

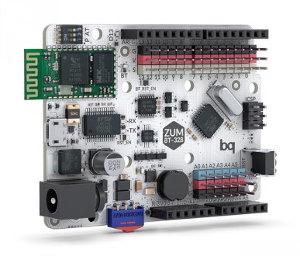

Y una placa  ZUM BT-328, en el interior del frontal..

Ya pasado un tiempo, estos elementos los podemos sustituir por otros validos y de más calidad.



Precio y distribución

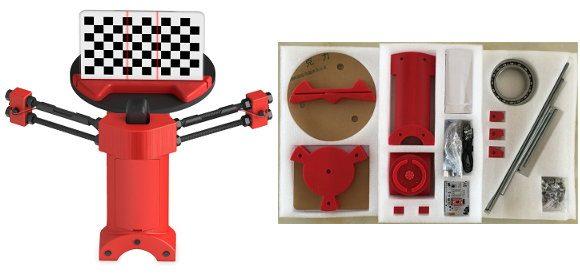

El Bq Ciclops ya no lo podemos encontrar en la tienda de BQ, pero si en otras tiendas. También encontraremos varios de sus clones. Para diferenciarlos solo hay que mirar el fabricante.

Comprar-Bq-ciclop


Conclusión

El escáneo en 3d es una cosa compleja y se venden aparatos de miles de euros que si alcanzan esa calidad que todos deseamos tener en un escaner 3d casero. Y tenemos que asumir las limitaciones de estos dispositivos.

Y  aunque han pasado unos años desde su lanzamiento, pocas opciones mejores podemos encontrar en el mercado sin soltar un verdadero pastizal.

Con este  escáner se obtienen resultados dispares, que con paciencia y pruebas con las luces , y demás se pueden mejorar mucho. Esta claro que si buscas un resultado perfecto, este no es tu dispositivo.

Pero si disfrutas de la impresión 3d .

Os dejamos link a amazon, que le quedan muy pocos y algunos de los clones, que son algo más baratillos.

Bq ciclops en amazon

Clon Bq ciclops en amazon

Ver Clon BQ ciclops Gearbest
