Tipos de Placas Arduino

Hoy te vamos a mostrar los principales tipos de placas Arduino que se encuentran disponibles en el mercado.

Además, te contaremos sobre sus características para que puedas adaptarlas más fácilmente a tus proyectos.

Asimismo, en la página oficial del Proyecto Arduino encontraremos una detallada descripción de todos los productos disponibles.

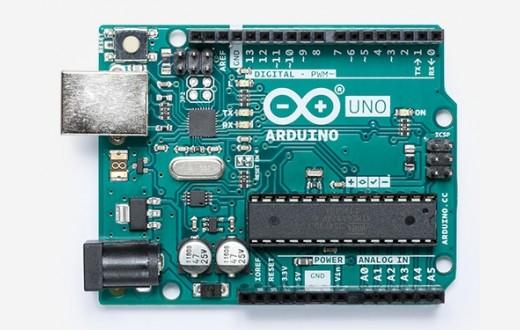

Arduino UNO

La placa Uno es la primera de una serie de placas Arduino USB, y el modelo de referencia para la plataforma Arduino .

Debido a que contiene todo lo necesario para soportar el micro-controlador; simplemente debe conectarlo a una computadora con un cable USB o encenderlo con un adaptador de CA a CC o una batería para comenzar.

Características del Arduino UNO.

Microcontroller ATmega328P
Operating Voltage 5V
Input Voltage (recommended) 7-12V
Input Voltage (limit) 6-20V
Digital I/O Pins 14 (of which 6 provide PWM output)
PWM Digital I/O Pins 6
Analog Input Pins 6
DC Current per I/O Pin 20 mA
DC Current for 3.3V Pin 50 mA
Flash Memory 32 KB (ATmega328P) of which 0.5 KB used by bootloader
SRAM 2 KB (ATmega328P)
EEPROM 1 KB (ATmega328P)
Clock Speed 16 MHz
LED_BUILTIN 13
Length 68.6 mm
Width 53.4 mm
Weight 25 g

Proyectos con Arduino UNO

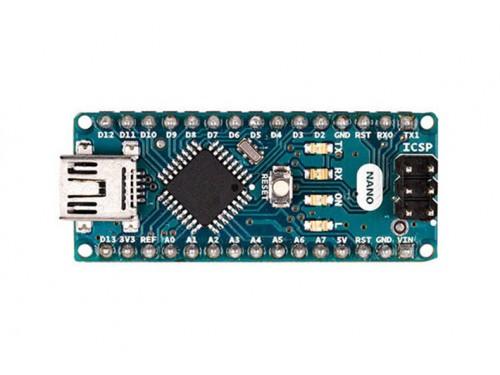

Arduino Nano

El Arduino Nano es una versión similar al UNO pero en un tamaño mucho más reducido.

Además carece solo de un conector de alimentación de CC y funciona con un cable USB Mini-B en lugar de uno estándar.

Características del Arduino Nano

MicrocontrollerATmega328
ArchitectureAVR
Operating Voltage5 V
Flash Memory32 KB of which 2 KB used by bootloader
SRAM2 KB
Clock Speed16 MHz
Analog IN Pins8
EEPROM1 KB
DC Current per I/O Pins40 mA (I/O Pins)
Input Voltage7-12 V
Digital I/O Pins22 (6 of which are PWM)
PWM Output6
Power Consumption19 mA
PCB Size18 x 45 mm
Weight7 g
Product CodeA000005

Proyectos con Arduino Nano

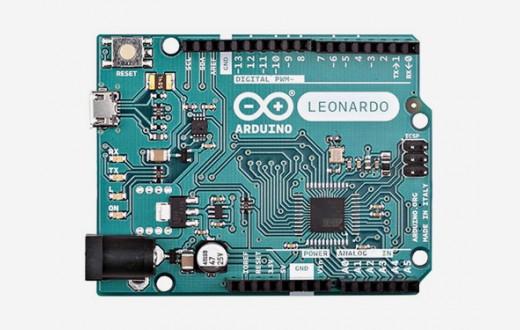

Arduino Leonardo

El Leonardo difiere de todas las placas anteriores en que el ATmega32u4 tiene comunicación USB incorporada, lo que elimina la necesidad de un procesador secundario.

Por tal motivo puede ser reconocido por la computadora como un mouse o teclado.

Características del Arduino Leonardo

MicrocontroladorATmega32u4
Tensión de funcionamiento5V
Voltaje de entrada (recomendado)7-12V
Voltaje de entrada (límites)6-20V
Pines de E / S digitales20
Canales PWM7 7
Canales de entrada analógica12
Corriente CC por pin de E / S40 mA
Corriente CC para Pin de 3.3V50 mA
Memoria flash32 KB (ATmega32u4) de los cuales 4 KB utilizados por el gestor de arranque
SRAM2,5 KB (ATmega32u4)
EEPROM1 KB (ATmega32u4)
Velocidad de reloj16 MHz
Longitud68,6 mm
Anchura53,3 mm
Peso20 g

Proyectos con Arduino Leonardo

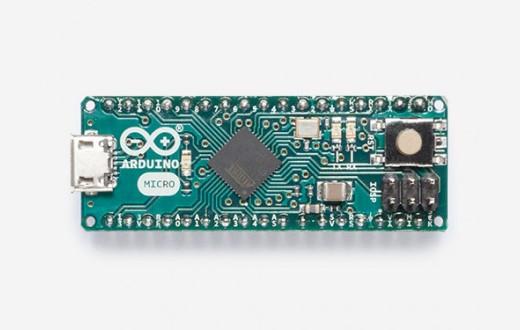

Arduino Micro

Arduino Micro es la placa más pequeña de la familia, fácil de integrar en objetos cotidianos para hacerlos interactivos.

El Micro se basa en el microcontrolador ATmega32U4 con un USB incorporado que hace que el Micro sea reconocible como mouse o teclado.

Características del Arduino Micro

MicrocontroladorATmega32U4
Tensión de funcionamiento5V
Voltaje de entrada (recomendado)7-12V
Voltaje de entrada (límite)6-20V
Pines de E / S digitales20
Canales PWM7 7
Canales de entrada analógica12
Corriente CC por pin de E / S20 mA
Corriente CC para Pin de 3.3V50 mA
Memoria flash32 KB (ATmega32U4) de los cuales 4 KB utilizados por el gestor de arranque
SRAM2,5 KB (ATmega32U4)
EEPROM1 KB (ATmega32U4)
Velocidad de reloj16 MHz
LED_BUILTIN13
Longitud48 mm
Anchura18 mm
Peso13 g

Proyectos con Arduino Micro

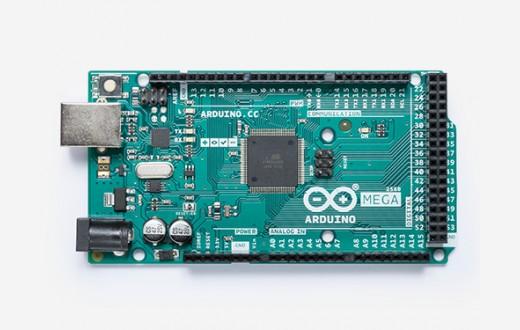

Arduino Mega

MEGA 2560 está diseñado para proyectos más complejos. Con 54 pines de E / S digitales, 16 entradas analógicas y un espacio más grande para su boceto, es la placa recomendada para impresoras 3D y proyectos de robótica.

Esto le da a sus proyectos mucho espacio y oportunidades.

Características del Arduino Mega

MicrocontroladorATmega2560
Tensión de funcionamiento5V
Voltaje de entrada (recomendado)7-12V
Voltaje de entrada (límite)6-20V
Pines de E / S digitales54 (de los cuales 15 proporcionan salida PWM)
Pines de entrada analógicadieciséis
Corriente CC por pin de E / S20 mA
Corriente CC para Pin de 3.3V50 mA
Memoria flash256 KB de los cuales 8 KB utilizados por el gestor de arranque
SRAM8 KB
EEPROM4 KB
Velocidad de reloj16 MHz
LED_BUILTIN13
Longitud101,52 mm
Anchura53,3 mm
Peso37 g

Proyectos con Arduino Mega
