Buenas a todos!!!
Estamos otra vez por aquí con nuevos ejemplos. En este caso estoy probando una pequeña estación meteorológica con Arduino y el módulo ESP8266.
Si bien he tenido que mirar muchas páginas y diferentes ejemplos hasta encontrar el que más a mi modo de ver fácil y con un funcionamiento de notable.
Tuve bastantes problemas con un fallo llamado "busy s..." incluso después de haber actualizado la versión del Firmware a la versión 0.9.2.2 tuve que volver a actualizar a la versión 1.3.0.
Toda la información sobre como actualizar el Firmware del modulo ESP8266 la podéis encontrar aquí.
Para este ejemplo he utilizado los siguientes componentes
Arduino Nano
Módulo WiFi ESP8266

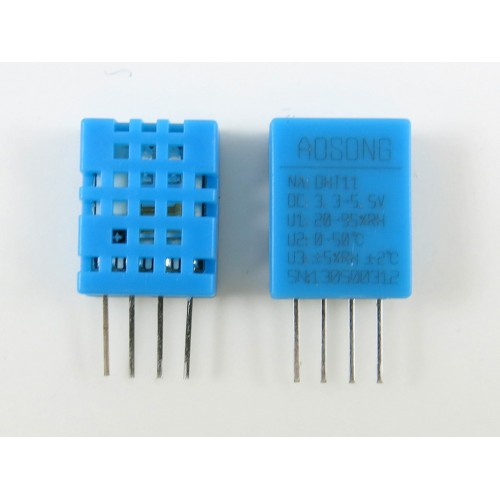

Sensor DHT11 Temperatura y Humedad
Sensor SMS (Soil Moisure Sensor) Sensor de humedad en suelo.
Una vez abierto el Programa al final del archivo .ino encontrareis una linea llamada:
//sendConf("AT+CWJAP=\"nombredelrouter\",\"contraseña\"\r\n", 2000, DEBUG);
Esta linea es la que nos conecta con el router y tenemos que cambiarla por la configuración de nuestro router, es decir sustituimo "nombredelrouter" por nuestro SSID y "contraseña" por la contraseña de acceso al router.
Las demás lineas las podemos dejar tal y como están ya que se refieren a la conexión del servidor:
AT+GMR : Muestra el firmware del modulo
AT+CWMODE=3 : Modo Cliente/servidor
AT+CIFSR: Muestra la IP y La MAC del módulo
AT+CIPMUX=1 : Activa conexiones multiples
AT+CIPSERVER=1,80 : Inicia el servidor Web en el puerto 80
Como podeis ver en el apartado AT+CIFSR nos indica cual es la IP del módulo.
La IP 192.168.4.1 corresponde a la IP interna del módulo.
La IP 192.168.0.154 Corresponde a la IP asignada por el router.
También si observáis no aparece la linea AT+CWJAP, eso es por que yo ya tengo configurado el modulo para mi red y una vez hecho esa linea se puede comentar ya que la configuración queda almacenada en la memoria interna del módulo
La linea AT+RST, También esta comentada y sirve para resetear el módulo. una vez que hayas metido la configuración del router también la puedes comentar para que no borre la información almacenada en él.
Accediendo a la web:
Para acceder a la web solo tienes que abrir tu navegador y escribir en la barra de direcciones en mi caso seria la direccion: 192.168.0.154
y en unos pocos segundos tiene que aparecer la web:
y está sería la lectura del monitor serial:
Este ejemplo ha sido el resultado de muchas pruebas con el módulo ESP8266. Es muy posible que no os funcione a la primera, seguid probando e intentando diferentes configuraciones.
Aquí os dejo el programa para que lo probéis, espero que os guste!!!
Descargar archivo: Infotronikblo_Arduino_ESP8266_Webserver.rar
