En este artículo vamos tratar el tema del extrusor, tipos, partes y usos. Ademas de los diferentes tipos de extrusores que podemos encontrarnos.

¿Qué es un extrusor?

Para empezad debemos saber, que el extrusor es la parte de la impresora 3D que va tirando, arrastrando, cogiendo, el filamento o material de impresión 3d que estemos usando, para luego fundirlo y depositarlo en la cama caliente y crear nuestra impresión en 3D.

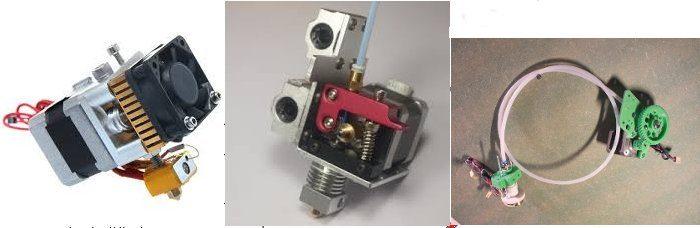

Extrusores


¿Qué partes conforman un extrusor?

Tenemos 6 partes principales, a continuación describiremos cada una de ellas, en muchas ocasione s podemos identificar problemas a la hora de trabajar, si estamos familiarizados con cada uno de los elementos que componen el extrusor

Motor paso a paso: El que hace el trabajo, para empujar el filamento 3D hasta la boquilla.

–  Rodamiento de presión: Esta parte se encarga de hacer presión al filamento 3D, contra el engranaje de tracción para que el filamento entre de manera continua.

Engranaje de tracción:  Rueda dentada de 36 o 40 dientes, que es la empuja el filamento 3D a medida que el motor gira. Me ha pasado alguna vez, que cuando pruebo manualmente el filamento baja sin problemas, y cuando le toca trabajar a la impresora 3D no imprime, porque el filamento esta fuera del engranaje y no baja hasta la boquilla.

Hotend: Esta es la pieza encargada de fundir el plástico para que salga por la boquilla, suele ser un tubo por donde pasa el filamento, si funciona mal, no imprimiremos bien en la vida.

Sensor de temperatura: Nos dice a que temperatura estamos trabajando.

Boquilla de salida: Es por donde sale el filamento fundido, hay que decir que puede tener varias medidas en función del tamaño de la salida (0,5 mm-0,4 mm-etc..), el agujero de salida se llama ” NOZZLE”. Se pueden adquirir boquillas de distintos tamaños, pues del tamaño del nozzle dependerá una parte de la resolución y calidad de nuestra impresión.



Nozzle


Una regla básica es que el tamaño/altura de la capa que queramos imprimir debe ser el 80% o menos que el tamaño del nozzle.

                                                                      Abertura de la capa x 0,8  =  Altura de la capa recomendada.

Tipos de extrusores

A continuación nos vamos a encontrar con un par de tipos de extrusores directos, que son los mas comunes e indirectos o conocidos también como Bowden. Vamos a comentar a cada uno de ellos

Extrusor Directo

Es el mas común de los extrusores en las impresoras 3D,  la característica principal es que toda sus partes van en una sola pieza.

PROS

– Una sola Pieza.

– Desmontable.

– Fácil a la hora de atascos o averías.

– Para todo tipo de filamentos

CONTRAS

– Dificulta el movimiento de los ejes X y Z, pues añade un peso considerable

Extrusor indirecto o Bowden

Y el indirecto tiene sus partes separadas, no están juntas en una sola pieza, os dejo en la parte de abajo unas fotos, que una imagen aclara mejor las cosas.

PROS

– Los ejes X y Z, no tienen peso añadido.

– Puede llegar a tener mas calidad de impresión pues el eje X no tiene peso añadido

CONTRAS

– Se supone, que no pude imprimir con material flexible, y digo se supone, porque alguna vez he impreso material flexible y este extrusor. No recomiendo hacerlo.

– Sufre mas averías.

extrusor


Conclusiones

Para finalizar la explicación de los diferentes tipos extrusores que podemos encontrar, deciros que hay tengo amigos que tienen un extrusor para cada tipo de material, tanto directos como indirectos, que cambian según el material a usar.

Ademas ya tenemos varias impresoras con doble extrusor, tanto como para mejorar la calidad como la velocidad de las impresiones 3D.
