JJRC Q64 Man Kat Luces Led cortas y largas

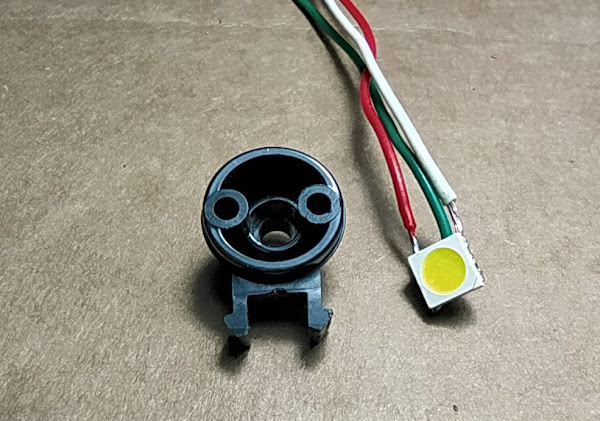

Ahora empiezo con el MAN KAT 1 de JJRC. En cuanto a compatibilidad con la marca WPL es casi 100%. Aún así, sigue siendo un juguete. Para eso estoy añadiendo modificaciones para añadir al receptor, tales como intermitencias o luces cortas y largas, también la marcha atrás y el freno. Para las luces largas y cortas voy a utilizar un led SMD de los "gordos". Cómo se ve en la imagen este Led tiene 3 leds en su interior y un cátodo común ( - ). De esta forma tengo las luces cortas encendiendo solo uno, y al encender los tres será la luz larga.





El cátodo común cable blanco las cortas sería el verde y las largas el rojo.

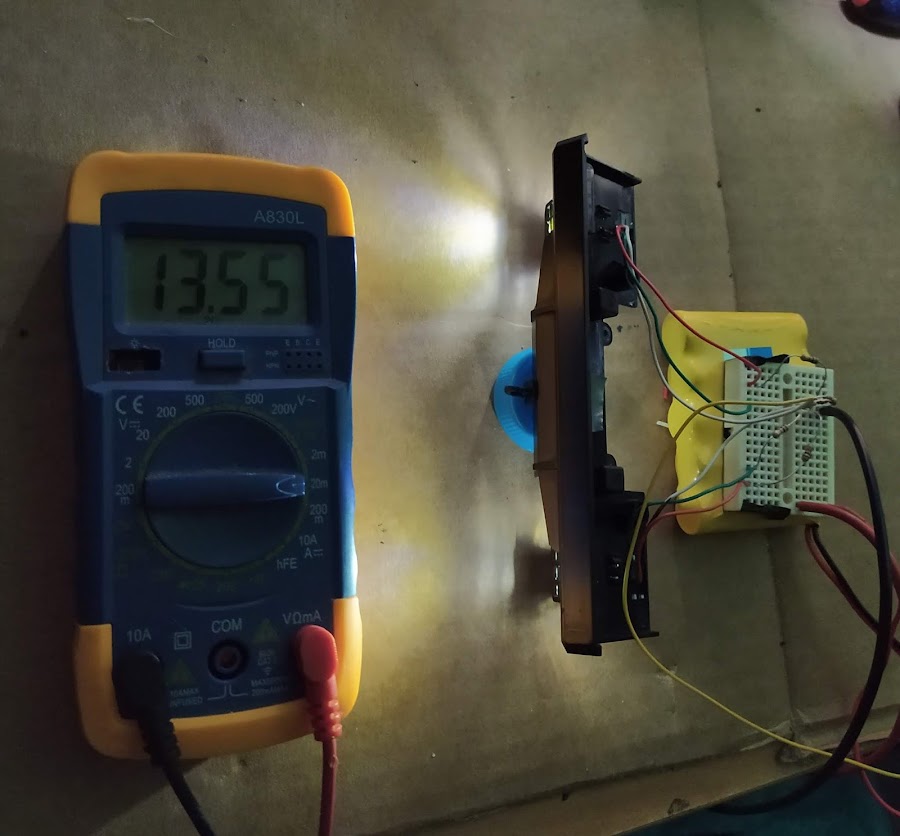

En la foto estoy usando la batería original de 6v y 500mA. El consumo con resistencias de 1K es reducido aunque creo que las cambiaré por resistencias de 220 para que dé más luz a pesar de que suba el consumo. La idea es poner también una barra de luces en el tejado. Pero eso será próximamente... Saludos!!!
