Arduino: Menú de comandos AT para configurar HC-06

Buenas a todos!!!

Como ya se explico en la entrada:
Arduino: Los comandos AT para el modulo Bluetooth HC-06
configurar nuestro módulo HC-06 mediante comandos AT siempre es un poco lioso.
Muchos comandos y muy "espartano". Para solucionar esto podéis usar el siguiente menú para con figurar vuestro módulo HC-06 de una manera sencilla y clara.

Este menú se controla desde el terminal del mismo ID de Arduino.

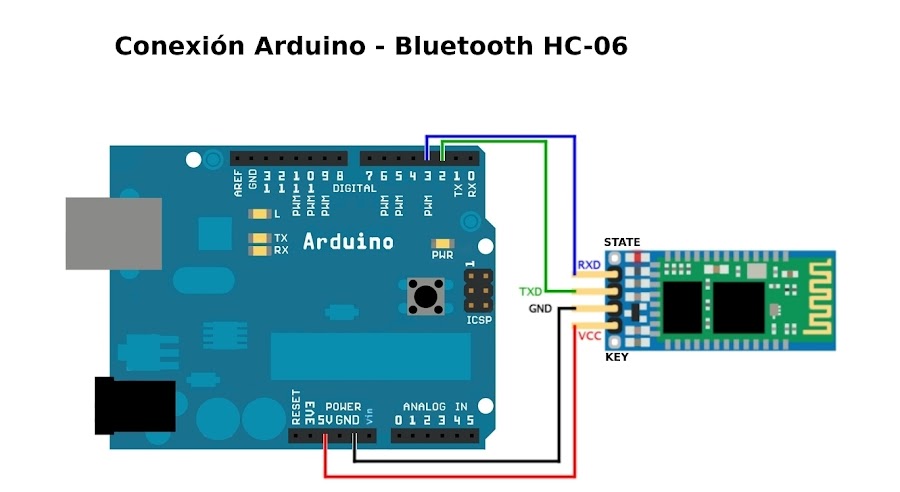

Primero conectaremos el módulo bluetooth a nuestro Arduino como en la siguiente imagen:


Cargamos el Sketch en Arduino y abrimos el terminal serial (ctrl+shift+M), una vez abierto nos aparecerá el siguiente menú:



En el podemos seleccionar las diferentes opciones de configuración del modulo:

Estado del modulo.

Cambiar el nombre del modulo.

Cambiar el pin del modulo.

Cambiar el baudrate (desde 1200 hasta 115200).

Ver la versión del firmware.

Información sobre el programa.

Estado del modulo:

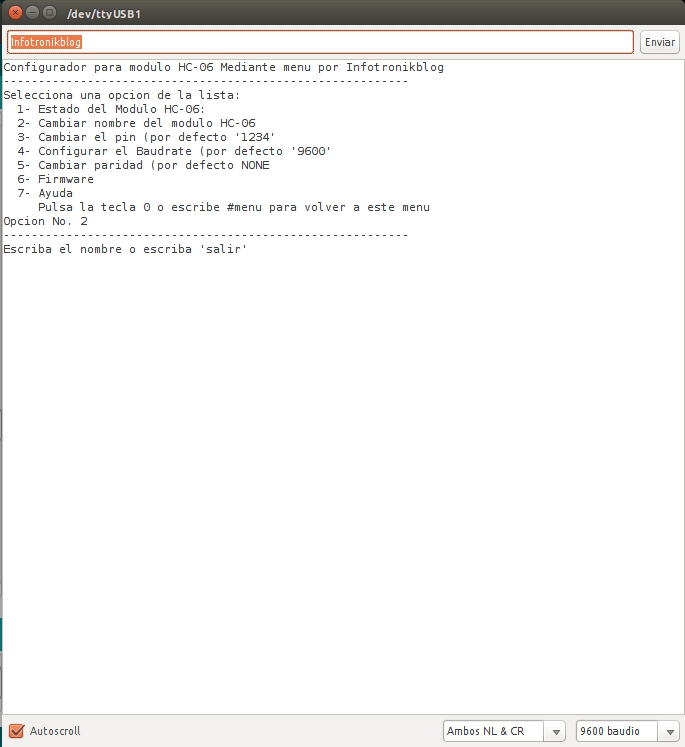

Cambiar el nombre del modulo:



Cambiar el pin del modulo:

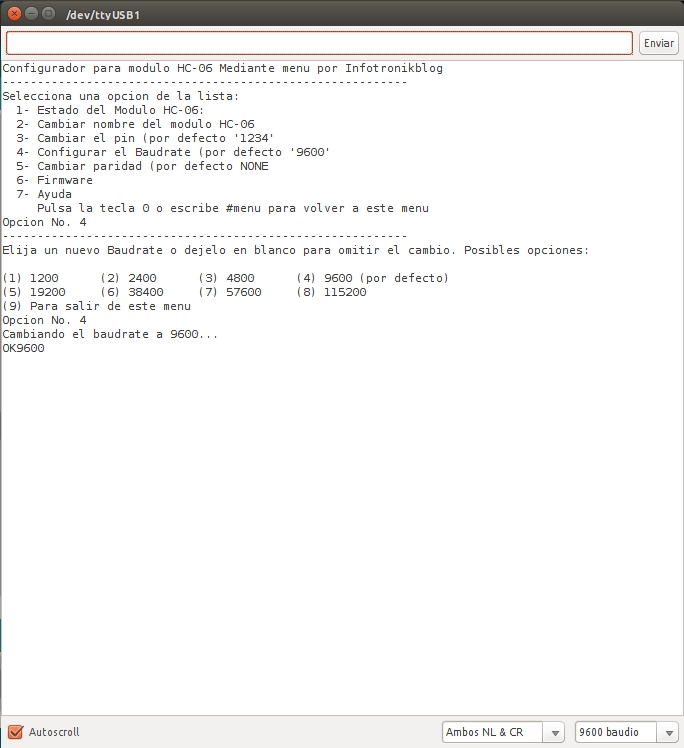

Cambiar el baudrate:

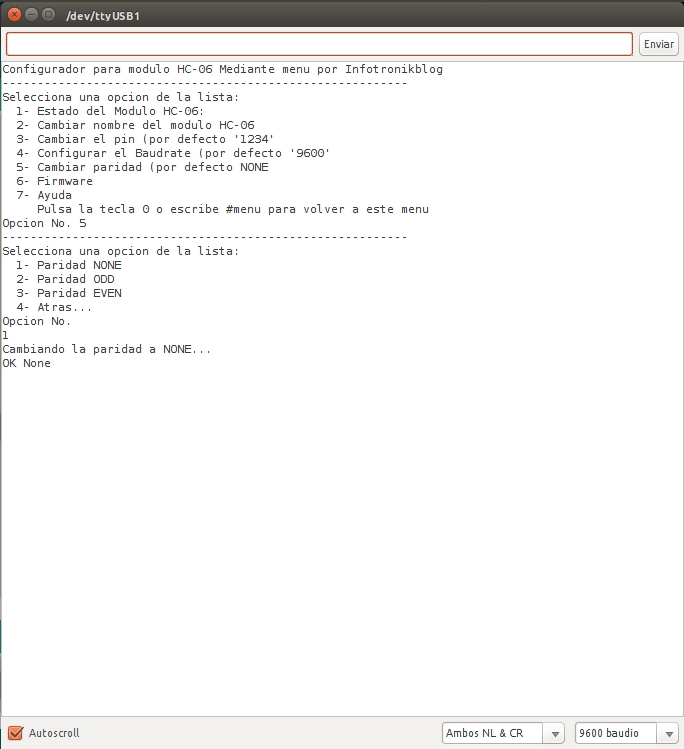

Cambiar Paridad:


Ver información del Firmware:


Ayuda:


Como veis el sistema de menú es bastante sencillo y muy simplificado.

Puedes encontrar la hoja de datos del modulo en el siguiente enlace

Ver hoja de datos del modulo HC-06.

o descargarlo en este enlace:

Descargar hoja de datos del modulo HC-06.

Y este es el programa listo para su descarga:

Descargar: Menu configurador AT HC-06 infotronikblog

Espero les sea de utilidad!!!
