Piense en una placa madre como la sede de una gran empresa. Sin la sede central, ¿quién debe delegar las tareas en el resto de los empleados? Y eso es exactamente para lo que sirve la placa madre. Es el centro central de un ordenador que conecta todo entre sí.
He aquí una mirada en profundidad a lo que es una placa madre y cómo funciona.
¿Qué es una placa base?
Una placa madre es una placa de circuito con varios componentes que trabajan al unísono para hacer funcionar un ordenador.
Hemos establecido que una placa madre es la sede de una gran corporación. Pero seguramente, la sede no es el único aspecto vital para el éxito de una empresa. Al igual que hay diferentes ramas de una empresa, una placa madre tiene diferentes partes dentro de ella que trabajan juntas para transmitir datos entre sí.
Factor de forma
El factor de forma es básicamente cómo se forma una placa madre, o cómo se ve físicamente con respecto a sus especificaciones (es decir, tamaño, forma y diseño).Por ejemplo, McDonald$0027s. Mientras que todos los restaurantes McDonald$0027s operan de la misma manera, algunos están configurados de manera diferente. Algunos tienen centros de juego, elegantes pantallas táctiles auto-ordenables, y máquinas de helado ininterrumpidas.
Es lo mismo con los factores de forma. Aunque todas las placas madre funcionan de la misma manera, los diferentes modelos tienen diferentes tipos de puertos, dimensiones y orificios de montaje. Los factores de forma populares incluyen:
ATX: La reina del baile de graduación de los factores de forma, el ATX es una opción popular y cuenta con grandes dimensiones (la mayoría de 12 x 9,6 pulgadas)
microATX: Una versión más pequeña del ATX estándar con menos parámetros
Mini-ATX: Más pequeño que la versión micro, está diseñado para CPUs móviles

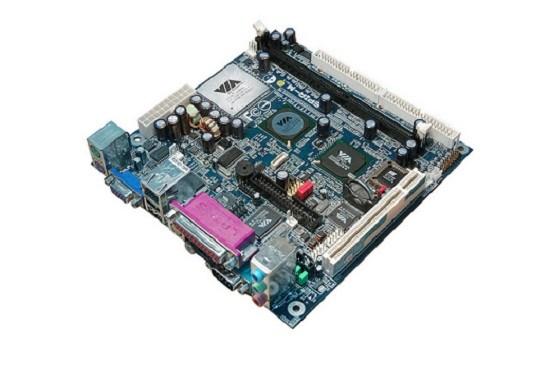

Mini-ITX: Más pequeño que una placa ATX (6,7 x 6,7 pulgadas), los factores de forma mini-ITX son silenciosos y no utilizan mucha potencia
.
Nano-ITX: entre un Pico y un Mini-ITX, funciona bien con dispositivos delgados
Pico-ITX: Realmente diminuto con un tamaño de 3,9 x 2,8 pulgadas y con una capacidad de hasta 1 GB
Otros factores de forma descontinuados incluyen BTX, LPX y NLX.
Chipset
El chipset permite que los datos fluyan entre varios componentes, a saber, la CPU, los periféricos, las unidades ATA, los gráficos y la memoria.Se puede dividir en estas dos categorías:
Northbridge: Situado en el lado norte de un chipset, une los siguientes componentes: CPU, RAM y PCIe
Southbridge: Situado en el lado sur de un chipset, une los siguientes componentes: BIOS, USB, SATA y PCI
Piense en un chipset como el CEO de una gran empresa, con Northbridge y Southbridge actuando como CFO y COO.
En los negocios, estas tres C (o las C-Suite) trabajan juntas dentro de la sede central de una empresa para delegar tareas a sus subordinados. En el caso de las placas base, la C-Suite está compuesta por los grandes jefes que se aseguran de que la información fluya entre los subordinados (como la BIOS, CPU, RAM, etc.).

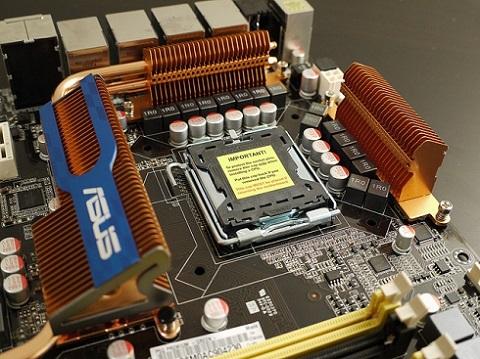

Zócalo de CPU
Esto es básicamente un pequeño hábitat para que la CPU descanse en él. Una CPU es un pequeño cuadrado con un grupo de pines y conectores debajo que ayudan a interpretar y transmitir datos realizados por la parte northbridge de un chipset.
Piense en la CPU como el asistente de oficina de mayor rendimiento de un CFO/COO. El asistente de oficina reside en su propio cubículo (o en este caso, en el zócalo de la CPU) para ejecutar varios tipos de tareas.
Es como un CFO/COO diciéndole a un asistente de oficina que programe reuniones, haga llamadas telefónicas y tome un café. El asistente de oficina, o CPU, realiza este tipo de tareas (pero de una manera más matemática, ya que la CPU lee las instrucciones de entrada y salida).
Tener una CPU de alta calidad (y un asistente de oficina para el asunto) es importante para la velocidad y eficiencia general de una computadora.

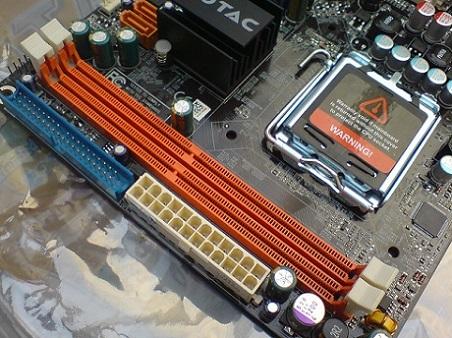

Ranuras
Piense en las franjas horarias como diferentes sucursales/departamentos de una empresa.La mayoría de las empresas tienen departamentos de marketing, recursos humanos, contabilidad, investigación, etc.
Las ranuras son como este tipo de departamentos para una placa madre, con ramas como:
Ranuras de memoria/DIMM: Se utiliza para retener la memoria/RAM
PCI: Conecta tarjetas de expansión como tarjetas de vídeo, red y sonido
PCIe: Una versión moderna de PCI pero con una interfaz diferente que puede funcionar con casi cualquier tipo de tarjeta de expansión
.
USB: Se utiliza para conectores USB como unidades flash, aunque no es muy común
SATA: Se utiliza para unidades ópticas/disco duro/de estado sólido
Bus de datos
Todos los componentes mencionados anteriormente no funcionarían al unísono sin los buses de datos necesarios que lo conectan todo.Piense en los buses de datos como una forma de comunicación.
Así que en una gran empresa, si el Director de Finanzas y Director de Operaciones quiere decirle a un asistente de oficina lo que tiene que hacer, ¿cómo lo haría? ¿Correo electrónico? ¿Teléfono? ¿Una conversación en persona? No importa mientras haya alguna forma de comunicación.
Es la misma idea con una placa madre. Todos los componentes transmiten datos entre sí a través de buses de datos.
Poniéndolos juntos: Cómo funciona todo
Cuando enciende el ordenador, la alimentación se envía desde la fuente de alimentación a la placa base.Los datos se transfieren a través de buses de datos y pasan por las partes norte y sur del chipset.
La parte del puente norte une los datos a la CPU, RAM y PCIe. La RAM comienza a enviar entradas a la CPU, que interpreta estas acciones como una salida. Los datos al PCIe se transfieren a una tarjeta de expansión, dependiendo del tipo que tenga.
La parte de Southbridge conecta los datos con la BIOS, USB, SATA y PCI. Las señales a la BIOS permiten que su ordenador arranque, mientras que los datos a la SATA despiertan sus unidades ópticas, de disco duro y de estado sólido. Los datos del SATA se utilizan para encender las tarjetas de vídeo, red y sonido.
En resumen, una placa madre sirve como sede de un ordenador que transmite datos a través de buses de datos. Estos buses de datos pasan por las partes northbridge y southbridge de un chipset, que luego se aventuran en otros componentes como la CPU, RAM, PCI, PCIe, etc.
Todo funciona en conjunto como una corporación exitosa, aunque de una manera más binaria.
