¿Qué es un VRM y cómo afecta al rendimiento de su procesador? el VRM de su placa base es una pieza de hardware crucial pero poco apreciada. Descubra qué es un VRM y cómo afecta al rendimiento del procesador.

El VRM de su placa madre, o Módulo Regulador de Voltaje, es una pieza de hardware crucial pero poco apreciada. Con una serie de componentes electrónicos, el VRM garantiza que su CPU o GPU reciba energía limpia a un voltaje constante.

Un VRM pobre puede conducir a un rendimiento degradado y limitar la capacidad de un procesador para funcionar bajo carga. Incluso puede conducir a paradas inesperadas, especialmente cuando se hace overclocking. De hecho, antes de que se conociera la causa exacta del software, el diseño insuficiente del VRM estaba implicado en los recientes problemas de estrangulamiento de Apple con el i9 MacBook Pros.

Descubra a continuación qué es un VRM y cómo afecta al rendimiento del procesador.

¿Cómo funciona un VRM?

El primer trabajo de un VRM es convertir la alimentación de 12 voltios de la fuente de alimentación de su ordenador power supply a una tensión utilizable. Para los procesadores, esto es típicamente entre 1.1v a 1.3v. La delicada electrónica interior puede ser fácilmente cortocircuitada por demasiados voltios. La precisión también es crucial cuando se alimenta un procesador, y el voltaje requerido debe ser suministrado lo más exactamente posible. Por eso los VRM son más complejos que un simple trozo de alambre. Pero en el fondo son básicamente un convertidor de dinero, precisamente bajando el voltaje a los niveles apropiados.

El VRM utiliza tres componentes para hacer su trabajo: MOSFETs, inductores (también llamados choques) y condensadores. También hay un circuito integrado (IC) para controlarlo todo, a veces llamado controlador PWM. A continuación se presenta un esquema simplificado de un VRM monofásico.

¿Qué es un VRM y cómo afecta al rendimiento de su procesador? el VRM de su placa base es una pieza de hardware crucial pero poco apreciada. Descubra qué es un VRM y cómo afecta al rendimiento del procesador.


Una discusión más detallada de la función de cada componente se puede encontrar en Página de VRM de WikiChip .

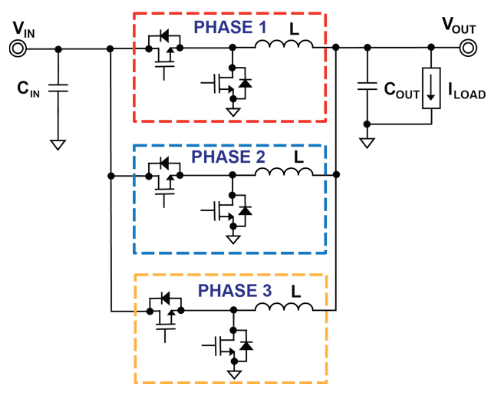

VRM multifásicos

Las computadoras modernas requieren más que una sola fase de VRM. Los sistemas de alimentación modernos utilizan un VRM multifásico. Múltiples fases distribuyen la carga de energía en un área física más amplia, reduciendo la producción de calor y el estrés en los componentes, así como proporcionando otras mejoras eléctricas relacionadas con la eficiencia y los costos por pieza.

¿Qué es un VRM y cómo afecta al rendimiento de su procesador? el VRM de su placa base es una pieza de hardware crucial pero poco apreciada. Descubra qué es un VRM y cómo afecta al rendimiento del procesador.

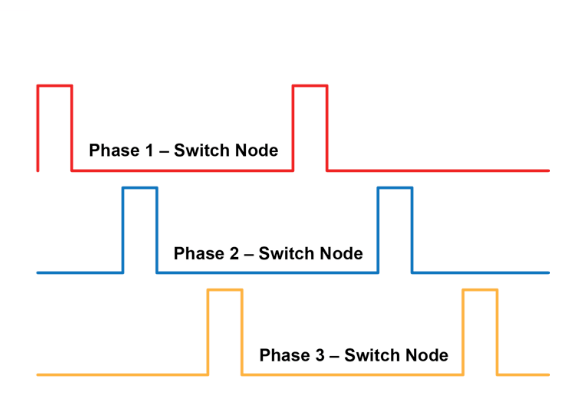

Cada fase de un VRM multifásico moderno suministra una fracción de la energía requerida, tomando turnos para proporcionar energía a la CPU. Tomadas individualmente, cada fase proporciona un breve momento de poder, visualizado como una onda cuadrada.

¿Qué es un VRM y cómo afecta al rendimiento de su procesador? el VRM de su placa base es una pieza de hardware crucial pero poco apreciada. Descubra qué es un VRM y cómo afecta al rendimiento del procesador.

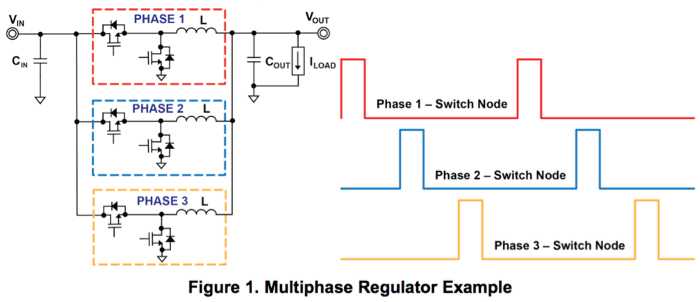

El estallido de energía de cada fase está escalonado desde la última, de modo que mientras sólo una fase esté operando a la vez, la cantidad total de energía nunca cambia. Esto, a su vez, produce una fuente de energía suave y fiable: la energía limpia necesaria para que una CPU funcione de forma óptima. A continuación puede ver un sistema simplificado en funcionamiento.

¿Qué es un VRM y cómo afecta al rendimiento de su procesador? el VRM de su placa base es una pieza de hardware crucial pero poco apreciada. Descubra qué es un VRM y cómo afecta al rendimiento del procesador.


Numeración de las fases de VRM y veracidad en la publicidad

Los VRM se venden normalmente como algo como 8+3 o 6+2. El número delante del signo positivo indica el número de fases dedicadas a la potencia de limpieza de la CPU. El número después del signo positivo indica las fases del VRM que quedan para alimentar otros componentes de la placa base como la RAM.

Cuando el primer número es mayor de 8, como 12+1, 18+1 o incluso mayor, el fabricante suele utilizar un dispositivo llamado doblador. Un doblador les permite multiplicar el beneficio de las fases existentes sin construir fases adicionales en el tablero. Aunque esto no es tan efectivo como las fases totalmente separadas, permite algunas mejoras eléctricas a menor costo. Y puesto que permite a los fabricantes aumentar el número de personas que se enfrentan al comprador a un pequeño costo para ellos mismos, a menudo se aprovechan.

Algunos fabricantes, especialmente Gigabyte, también han empezado a etiquetar las fases conectadas en paralelo como si fueran dos fases separadas. De hecho, esta es realmente una fase duplicada. Sus señales eléctricas se sincronizan en lugar de escalonarse, eliminando muchos de los beneficios de una verdadera fase adicional. Pero los fabricantes a menudo están dispuestos a doblar la definición de una palabra en el diccionario si se ajusta a sus propósitos. Poco ético, seguro, y quizás también legalmente turbio. Pero como siempre, cavet emptor.

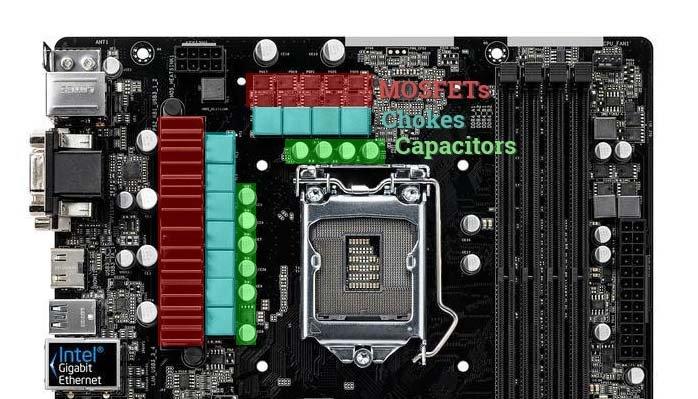

¿Cómo mejora el rendimiento un VRM?

¿Qué es un VRM y cómo afecta al rendimiento de su procesador? el VRM de su placa base es una pieza de hardware crucial pero poco apreciada. Descubra qué es un VRM y cómo afecta al rendimiento del procesador.


La meta con un VRM es la provisión de energía limpia y confiable. Sin embargo, incluso un VRM básico puede ofrecer un rendimiento suficiente para mantener una CPU de gama media a velocidades de stock. Cuando se hace overclocking o se empujan los límites de los componentes, la calidad del VRM se vuelve más importante.

Los overclockers deben buscar un VRM hecho de componentes confiables. Si sus componentes son baratos, pueden no suministrar suficiente voltaje bajo carga, causando paradas por sorpresa. Los componentes más variables son los condensadores y las reactancias. Busque condensadores resistentes a fugas. A menudo se comercializan bajo nombres como Condensadores japoneses, Condensadores oscuros o Condensadores sólidos. Las sobrecubiertas altas también requerirán mejores estranguladores. Puede encontrar esto llamado como choques de super-ferrita (SFCs) o Choques de Aleación Premium. También busque disipadores de calor en algunos o todos los MOSFET – con aletas, si es posible.

Conclusión: Cómo encontrar un buen VRM

Incluso con el conocimiento puede ser difícil comprar un VRM capaz. El costo es una pequeña guía, y el material de mercadeo, como se mencionó, puede ser intencionalmente engañoso. La información detallada sobre los números de componentes y piezas rara vez se revela a los consumidores. Aquí es donde las revisiones de componentes hiper-detalladas de GamersNexus.net pueden ser invaluables. En general, se puede confiar en que sus recomendaciones son justas e imparciales, así como en que tienen un alto nivel de educación.

Crédito de la imagen: Informe de aplicación de Texas Instruments: Diseño de Buck multifásico de principio a fin (Parte 1)
